將雕刻機(修邊機)『魯達』實用篇:X-CRAVE 3D CNC 雕刻機

喜歡木工DIY的玩家都知道:木工雕刻機(修邊機)『魯達』這種玩意!
木工雕刻機(修邊機)『魯達』馬力大!轉速非常快(大約:24000轉左右)
至於價格:當然比CNC主軸便宜太多了,要不用DC電源(直接使用:110電源即可)
好啦!於是有人就動起他的主意:如何將木工雕刻機(修邊機)『魯達』這種玩意來搞一台:CNC 雕刻機?

嘿嘿!筆者告訴您一個方向:那就是 X-CRAVE 3D  CNC 雕刻機

在國外有這麼一個網站,專門提供零組件,讓購買者能自己:DIY  CNC 雕刻機!
這是 X-CRAVE 3D雕刻機 的官方網址:

http://www.inventables.com/
https://www.inventables.com/technologies/x-carve

X-CRAVE 曾經利用自己的套件,製作滑板車(在網路被傳開了,當然是:一炮而紅)
X雕刻是一個令人興奮的產品

X-Carve是一款3D雕刻機,有了它,無論材質是硬木、軟木、塑料、軟金屬,你的設計以及想法都能立立刻變成品。
這款3D雕刻機內含鋁型材加工器以及可延伸的托板,其具備可升級設計。
X-Carve是開源裝置,你可以根據自己需要對它進行修改。
這款裝置的工作托板尺寸為300 x 300公厘 (你可以選取更大的)。

X CRAVE 3D雕刻機:
X-Carve 3D雕刻機機完全可自行配置,容易組裝,較為穩固。
你可以在托板上輕鬆進行3D雕刻,如可製作多種成品,如下圖的滑板、木盒子等。

X-Carve 控制器是由 Arduino UNO 和 gShield 組成。

Inventables 官網有提供『web介面』的加工軟體名叫:Easel
嘿嘿!這真聰明!不然,別人購買後就可以用他的軟體:另闢門戶做生意!(跟他競爭)
Easel可以做到基本的設計和切割,這對個新手來說還算夠用。
另外也可利用 Autodesk Fusion 360 來建模把 CAM 另存成 Gcode 匯入 Easel 裡面做切割。
Easel網址:http://easel.inventables.com/


Easel是網頁式的設計軟體,只能連線使用,沒辦法把畫好的檔案轉出來,不過可以反過來匯入SVG檔或Gcode檔


X-Carve 套件是採用網路選購方式:
價格由美金:1228.5~1508.5(視您的需求,自由勾選與購買)

您可以選擇適合您的尺寸雕刻機:
500mm
750mm
1000mm

X-Carve 套件的雕刻機主軸:
是採用 『得偉』 DeWalt 611 是一款功能強大的雕刻機(修邊機)『魯達』。
配備內置的速度控制器,這種即插即用雕刻機(修邊機)『魯達』是他們提供的主軸選擇。
您可以同時使用110v和240v路由器的1/4“和1/8”刀柄直徑位。

X-Carve 運動控制器:
X-Controller是一款堅固的3D雕刻運動控制器套件。
運行您的機器(包括電源)所需的一切都集成到單個機箱中。
所有的連接都是用大型可拆卸的接線端子完成的。
需要組裝,但不包括焊接或壓接。

X-Carve 步進電機:
這些電機在機器上運行三個軸。
皮帶輪連接,卡入式接線可以方便您的機器安裝。

X-Carve紙板套件:
紙板採用絲印網格設計,方便間隔開M5螺紋插入孔,方便夾緊工件。

X-Carve 側板:
500mm側板套件.750mm側板套件.1000mm側板套件
側板,擠壓件和五金件

X-Carve 拖鏈:
X-Carve 拖鏈 塑料鏈設計為在機器移動時組織和保護接線。
鏈條由在一個方向上旋轉的單獨鏈接組成。
運行鏈條長度的開放功能使得組織和訪問電線比以往任何時候都更簡單。
500mm.750mm. 1000mm 拖鏈 套裝
拖鏈,安裝支架和硬件

X-Carve 歸位開關:
使用這組三個開關,每次都可以回到同一起點。
該套件帶有足夠的電線,可用於X-Carve尺寸。
500mm.750mm. 1000mm 歸位開關套件
開關,組裝電纜和硬體

X-Carve 的 Z-Probe
X-Carve 的 Z-Probe是科以幫助您的機器,快速可靠地以電子方式找到材料表面。

X-Carve 配件:
這些將幫助您雕刻與您的X雕刻!

X-Carve 進階軟體:
我們的免費網絡軟件Easel,是您需要使用您的X-Carve的所有。
但是,如果要製作高級3D設計,Vectric軟件與Easel一起工作良好。

X-Carve 雕刻刀:
雕刻鑽頭對於各種應用具有不同的品質。
為您的項目選擇正確的位很重要。

X-Carve是一個由Inventables製造的愛好者或稍微更好的數控機床,該公司的目標是為(非常)小企業主和DIY設計師/發明人提供製造能力。
有小型商業數控機床可用,但不是在這個價格點,大約是$ 800- $ 1300,這取決於你想要的尺寸。
還有開源DIY計劃來製造您自己的數控機床,但是這些計算機的成本大致相同,而且還有社區,支持和故障排除構建自己的機器,採購材料和集成軟件可能是一個令人生畏的一些任務。

為了公平起見,X-carve的設計是開源的
所以您可以在其他地方訂購超大尺寸的零件,並嘗試修改它的工作,但是失去了集成,快速和簡單的啟動過程的好處。

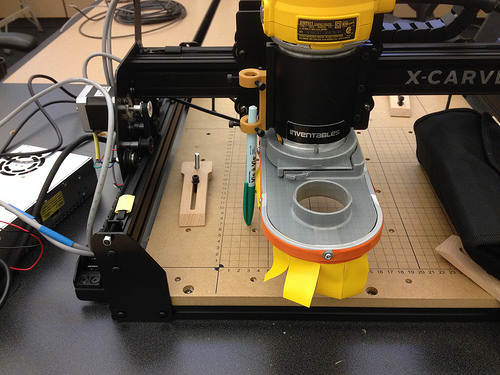

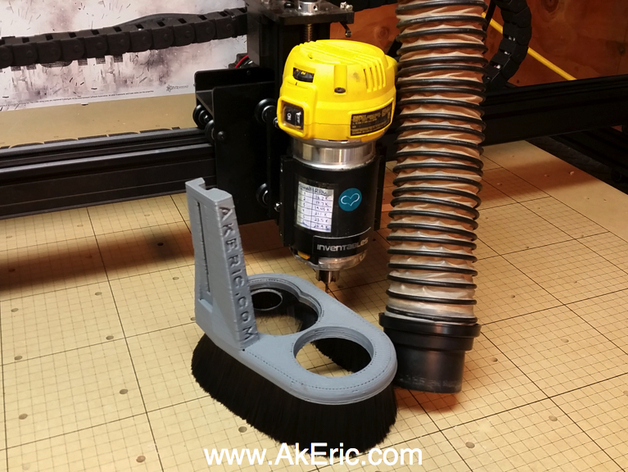

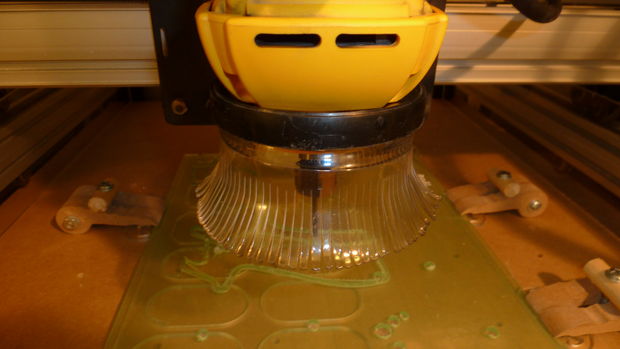

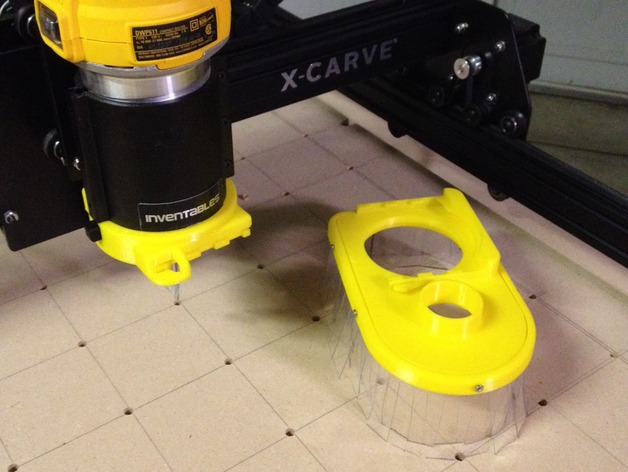

木工雕刻機,最怕的當然是『木削污染空氣』,於是:有人就發明各種方式來:集塵!

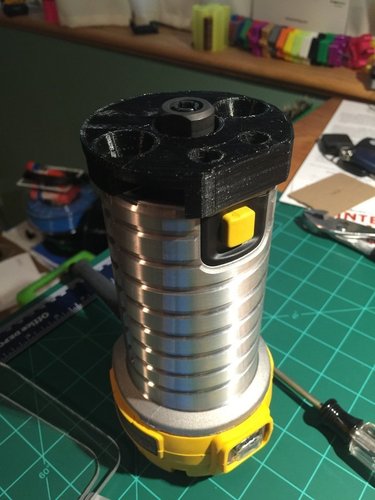

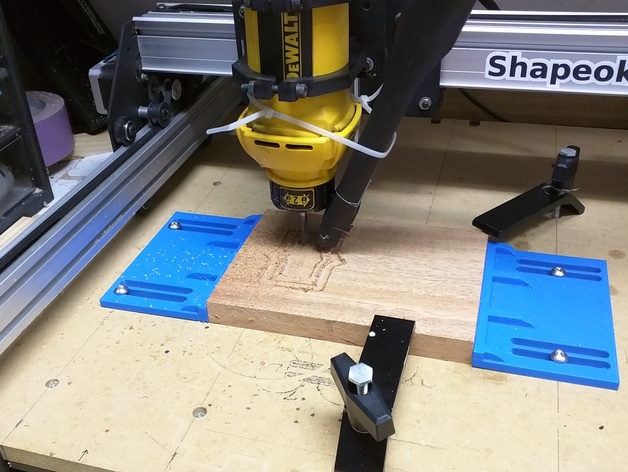

X-Carve 套件的雕刻機主軸是採用 『得偉』 DeWalt 611 (比較笨重)
而且美製的雕刻刀,因為『得偉』 DeWalt 611的夾具是1/4英吋(6.35mm)
台灣賣的銑刀很多都是公制6mm的會不合!

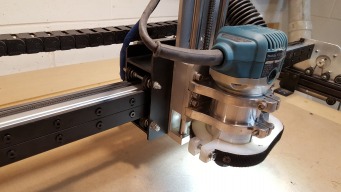

所以也有人自己用其他廠牌的:雕刻機(修邊機)『魯達』

該3D雕刻機套件是基於廣泛的客戶反饋設計的 – 它易於組裝和使用,並可根據您的要求進行配置。

X-Carve在超越機器的前沿邁出了巨大的一步,它是一個可延伸的平台,在專業車間,生產車間或家庭愛好者身上同樣有效。

您的發明或設計,可以通過 Inventables 在新的 X-Carve 機器上製作了您想要的作品了。
